Tärkeimmät tekniset tiedot
-
Input
24 V DC
-
Output
Uin - 0,8 V
-
Power Supply
24 V DC
Käyttöalue

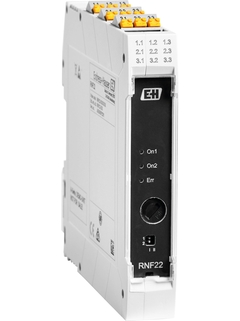

The RNF22 is a power and error message module that provides a redundant 24 VDC supply voltage to the DIN rail interface bus connector system for safe operations in hazardous areas. Intelligent error diagnostics alert of power supply failure, NAMUR group error messages or fuse error via a relay contact and a flashing LED. The compact interface module is protected against overvoltage and reverse polarity via diode decoupling.
Power and error message module for safe and reliable operations in hazardous areas
Single or redundant 24 VDC supply voltage, up to 3.75 A supply current
Relay output for error message
Group error evaluation of connected NAMUR isolating amplifiers (RLN22)
Activation/deactivation of group error detection via DIP switch
Ambient temperature range: –20 to 60 °C (–4 to 140 °F)
Edut
-
Safe and reliable 24 VDC interface power supply, single or redundant
-
Intelligent diagnostics built-in: power supply failure or fuse error
-
Quick and easy wiring with plug-in terminals
-
Compact housing: 17.5 mm (0.69 in) for efficient use of space in control cabinets
Fundamental-valikoima
-
Helppokäyttöiset tuotteet
- Helppoja valita, asentaa ja käyttää
Tekninen suorituskyky
Helppokäyttöisyys

-
Helppokäyttöiset tuotteet
- Helppoja valita, asentaa ja käyttää
Tekninen suorituskyky
Helppokäyttöisyys
-
Standardituotteet
- Luotettavat, lujatekoiset ja helppoja huoltaa
Tekninen suorituskyky
Helppokäyttöisyys
-
Laadukkaat tuotteet
- Erinomainen toiminnallisuus
Tekninen suorituskyky
Helppokäyttöisyys
-
Erikoistuotteet
- Suunniteltu vaativiin sovelluksiin
Tekninen suorituskyky
Helppokäyttöisyys
Tuotekohtainen
FLEX-valikoima | Tekninen suorituskyky | Helppokäyttöisyys |
---|---|---|
Fundamental-valikoima Täytä perusmittaustarpeesi |
Tekninen suorituskyky
|
Helppokäyttöisyys
|
Lean-valikoima Käsittele ydinprosessejasi helposti |
Tekninen suorituskyky
|
Helppokäyttöisyys
|
Extended-valikoima Optimoi prosessisi innovatiivisilla teknologioilla |
Tekninen suorituskyky
|
Helppokäyttöisyys
|
Xpert-valikoima Hallitse haastavimmatkin sovelluksesi |
Tekninen suorituskyky
|
Helppokäyttöisyys
Tuotekohtainen |
-
-
Technical Information (TI)
RNF22
Power and error message module 24 V DC
EN FI 19/10/202103/05/2021Kieli:
Englanti
Versio:
19/10/2021
Tiedoston koko:
939.8 KB
Tiedoston nimi:
TI01586KEN_0221.pdf
-
-
-
Operating Instruction (BA)
RNF22
Power and error message module 24 V DC
EN FI 19/10/202106/05/2021Kieli:
Englanti
Versio:
19/10/2021
Tiedoston koko:
1.9 MB
Tiedoston nimi:
BA02039KEN_0221.pdf
-
-
-
Short Instruction (KA)
RNF22
Virta- ja virheviestimoduuli 24 V DC
EN FI 19/10/202106/05/2021Kieli:
Suomi
Versio:
19/10/2021
Tiedoston koko:
1 MB
Tiedoston nimi:
KA01460KFI_0221-00.pdf
-
-
-
Ex Safety Instruction (XA)
RNF22 Power and error message module CONTROL/INSTALLATION DRAWING for explosion hazardous areas according to Dir. 2014/34/EU (ATEX)
ATEX: ATEX II 3 G Ex nA nC IIC Gc IECEx: IECEx II 3 G Ex nA nC IIC Gc
EN FI 21/07/202125/01/2021Kieli:
Englanti
Versio:
21/07/2021
Tiedoston koko:
1.4 MB
Tiedoston nimi:
XA02373K_DE_EN_Control_Drawing_RNF22.pdf
-
-
-
Fields of Activities (FA)
System Products and Data Managers
Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paper less recorders and associated software packages for process automation
EN FI 03/05/2022Kieli:
Englanti
Versio:
03/05/2022
Tiedoston koko:
35.8 MB
Tiedoston nimi:
FA00016KEN_2222.pdf
-
-
-
Innovation (IN)
RN 시리즈 - 신뢰할 수 있는 신호 처리 및 조절 보장
RN시리즈 - 신뢰할 수 있는 신호 처리 및 조절 보장
Kieli:
Korea
Versio:
08/09/2021
Tiedoston koko:
1.3 MB
Tiedoston nimi:
IN01216K09KO_0121.pdf
-
-
-
Innovation (IN)
RN Series
Traitement et conditionnement fiable des signaux
Kieli:
French
Versio:
08/09/2021
Tiedoston koko:
884.3 KB
Tiedoston nimi:
IN01216K14FR_01.21-BD.pdf
-
-
-
Innovation (IN)
Innovation brochure about the RN Series
RN Series - Reliable signal processing and conditioning
Kieli:
Englanti
Versio:
08/09/2021
Tiedoston koko:
4.1 MB
Tiedoston nimi:
IN01216K09EN_01.21.pdf
-
-
-
Manufacturer Declaration
Product family: Accessories: System components
Product root: RNF22- Declaration number: HE_01449_01.21 Manufacturer specification: RoHS Additional information: China RoHS
EN FI 08/06/2021Kieli:
Englanti
Versio:
08/06/2021
Tiedoston koko:
283.7 KB
Tiedoston nimi:
HE_01449_01.21 China RoHS RNF22.pdf
-
-
-
EU Declaration
Product family: Accessories: System components
Product root: RNF22- Declaration number: EC_00923_01.21
EN FI 08/06/2021Kieli:
Englanti
Versio:
08/06/2021
Tiedoston koko:
166.8 KB
Tiedoston nimi:
EC_00923_01.21.pdf
-
