Tärkeimmät tekniset tiedot
-
Input
2 x universal (current, voltage, R, RTD, TC, resistance)
-
Output
2 x Analog (current, voltage)
-
Output
2 x Analog (current, voltage)
-
Display
LCD
7 segment
Multicolour
Bargraph
TAG unit
Colour change in case of failure -
Power Supply
Not defined
Käyttöalue
Analog measured values are indicated, evaluated and calculated by the process transmitter. With the integrated loop power supply two-wire sensors can be powered. The universal inputs enable the connection of current, voltage, RTDs and TCs. Limit values can be monitored and relays can be switched. Via analog outputs process signals can be forwarded. The integrated application package "differential pressure" allows the quick and easy commissioning for differential pressure applications.

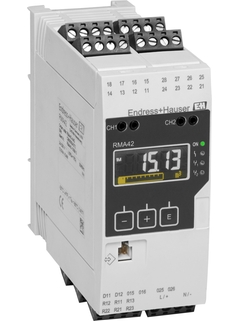

The RMA42 process transmitter exhibits a display, analog inputs for process and status signals, analog and digital outputs, and an interface for configuration. Connected sensors can be powered by the integrated LPS. All measured and calculated values are available as a signal source for display, outputs, relays and the interface.
Plant and apparatus engineering
Control rooms and cabinets
Process control, recording and supervision
Signal adjustment and conversion
Overfill protection (WHG)
Edut
SIL 2 approval (optional);
Marine approval
1 or 2 calculated values and linearization table
Min./max. value saved
5-digit 7-segment LC display, backlit
1 or 2 universal inputs
2 relays (optional)
Digital status output (Open Collector)
Videot
Lean-valikoima
-
Standardituotteet
- Luotettavat, lujatekoiset ja helppoja huoltaa
Tekninen suorituskyky
Helppokäyttöisyys

-
Helppokäyttöiset tuotteet
- Helppoja valita, asentaa ja käyttää
Tekninen suorituskyky
Helppokäyttöisyys
-
Standardituotteet
- Luotettavat, lujatekoiset ja helppoja huoltaa
Tekninen suorituskyky
Helppokäyttöisyys
-
Laadukkaat tuotteet
- Erinomainen toiminnallisuus
Tekninen suorituskyky
Helppokäyttöisyys
-
Erikoistuotteet
- Suunniteltu vaativiin sovelluksiin
Tekninen suorituskyky
Helppokäyttöisyys
Tuotekohtainen
FLEX-valikoima | Tekninen suorituskyky | Helppokäyttöisyys |
---|---|---|
Fundamental-valikoima Täytä perusmittaustarpeesi |
Tekninen suorituskyky
|
Helppokäyttöisyys
|
Lean-valikoima Käsittele ydinprosessejasi helposti |
Tekninen suorituskyky
|
Helppokäyttöisyys
|
Extended-valikoima Optimoi prosessisi innovatiivisilla teknologioilla |
Tekninen suorituskyky
|
Helppokäyttöisyys
|
Xpert-valikoima Hallitse haastavimmatkin sovelluksesi |
Tekninen suorituskyky
|
Helppokäyttöisyys
Tuotekohtainen |
Edeltäjä
-
-
Käyttöohje (BA)
RMA42
Englanti - 03/2022
Process transmitter
EN FI 04/03/202231/07/201910/03/201602/11/201530/01/2014Kieli:
Englanti
Versio:
04/03/2022
Tiedoston koko:
1.9 MB
Tiedoston nimi:
BA00287REN_0722-00.pdf
-
-
-
Tekniset tiedot (TI)
RMA42
Englanti - 03/2022
Process transmitter with control unit
EN FI 04/03/202231/07/201910/03/201602/11/201517/12/2014Kieli:
Englanti
Versio:
04/03/2022
Tiedoston koko:
1010.1 KB
Tiedoston nimi:
TI00150REN_0722-00.pdf
-
-
-
Tekniset tiedot (TI)
RMA42
Process transmitter with control unit
EN FI 04/03/202231/07/201910/03/201602/11/201517/12/2014Kieli:
Englanti
Versio:
04/03/2022
Tiedoston koko:
1010.1 KB
Tiedoston nimi:
TI00150REN_0722-00.pdf
-
-
-
Käyttöohje (BA)
RMA42
Process transmitter
EN FI 04/03/202231/07/201910/03/201602/11/201530/01/2014Kieli:
Englanti
Versio:
04/03/2022
Tiedoston koko:
1.9 MB
Tiedoston nimi:
BA00287REN_0722-00.pdf
-
-
-
Lyhyt ohje (KA)
RMA42 Lyhyt käyttöopas
Lyhyt käyttöopas yleismalliselle RMA42-prosessilähettimelle, jossa on ohjausyksikkö hattukiskoasennusta varten
EN FI 04/03/202231/07/201912/07/201924/06/201627/03/2015Kieli:
Suomi
Versio:
12/07/2019
Tiedoston koko:
962.2 KB
Tiedoston nimi:
KA00286RFI_1719.pdf
-
-
-
Ex-turvallisuusohje (XA)
RMA42, ORMA42
ATEX: II (1)G [Ex ia Ga] IIC II(1)D [Ex ia Da] IIIC Turvallisuusohjeet räjähdysvaarallisissa tiloissa käytettäville sähkölaitteille
EN FI 27/06/202204/11/201612/08/201404/07/201208/01/2010Kieli:
Suomi
Versio:
27/06/2022
Tiedoston koko:
464.5 KB
Tiedoston nimi:
XA00095RFI_1622-00.pdf
-
-
-
Ex-turvallisuusohje (XA)
RMA42
CSA: Control Drawing AIS, ANI, NI 120100112
Kieli:
Englanti
Versio:
16/04/2010
Tiedoston koko:
125.3 KB
Tiedoston nimi:
120100112.pdf
-
-
-
Ex-turvallisuusohje (XA)
RMA42
FM: Control Drawing AIS, ANI, NI 120100111
Kieli:
Englanti
Versio:
21/10/2009
Tiedoston koko:
131.8 KB
Tiedoston nimi:
120100111.pdf
-
-
-
Sertifikaatit FM/CSA (ZD)
Control Drawing FM approval AIS, ANI RMA42
Process Transmitter with Control Unit RMA42 Installation Notes for Hazardous Locations
Kieli:
Englanti
Versio:
30/04/2010
Tiedoston koko:
185.3 KB
Tiedoston nimi:
120100111.pdf
-
-
-
Sertifikaatit FM/CSA (ZD)
Control Drawing CSA AIS, ANI, NI RMA42
Process Transmitter with Control Unit RMA42 Installation Notes for Hazardous Locations
Kieli:
Englanti
Versio:
30/04/2010
Tiedoston koko:
207.5 KB
Tiedoston nimi:
120100112.pdf
-
-
-
Erikoisasiakirjat (SD)
SIL manual RMA42
Functional Safety Manual for Process Transmitter RMA42
EN FI 12/07/201907/02/201915/02/201707/04/201404/07/2012Kieli:
Englanti
Versio:
12/07/2019
Tiedoston koko:
753.4 KB
Tiedoston nimi:
SD00025REN_1819.pdf
-
-
-
Erikoisasiakirjat (SD)
Levelflex FMP54 and FMP54 with process transmitter RMA42 or RMA422 Safety instructions for steam boiler approval Special Documentation
Run Time Measurement (TDR)
EN FI 25/04/201912/07/201630/07/201415/07/201430/04/2014Kieli:
Englanti
Versio:
25/04/2019
Tiedoston koko:
4.8 MB
Tiedoston nimi:
SD00349FEN_0719.pdf
-
