Sinisen vedyn tuotanto: prosessi ja keskeiset näkökohdat

Ilmastonmuutos ja globaalit hiilidioksidipäästöjen vähennystavoitteet vauhdittavat vetyenergian tarkastelua, minkä seurauksena esiin on noussut useita vedyn tuotantomenetelmiä, joista jokaisella on omat etunsa ja haasteensa. Vaikka vihreä vety, joka tuotetaan kokonaan uusiutuvista energialähteistä, edustaa kestävän tulevaisuuden ihannetta, sen nykyiset taloudelliset, teknologiset ja skaalauvuuteen liittyvät rajoitukset edellyttävät muun värisen vedyn tuotannon lisäystä, jotta tämä polttoaine pysyisi kannattavana.

Harmaa ja sininen vety muodostavat tällä hetkellä suurimman osan maailmanlaajuisesti tuotetusta vedystä, ja molemmat tuotetaan helposti saatavilla olevalla höyrymetaanireformoinnilla (SMR) tai autotermisellä reformoinnilla (ATR), jotka tyypillisesti hyödyntävät maakaasua raaka-aineena. Vaikka molemmat vedyn värit perustuvat samoihin tuotantomenetelmiin, sininen vety menee harmaata pidemmälle ottamalla talteen ja varastoimalla tuotetun vedyn mukana syntyneet hiilidioksidipäästöt estääkseen niiden vapautumisen ilmakehään. Tästä syystä sitä pidetään vähähiilisenä vetynä.

Höyrymetaanireformointi (SMR)

SMR on kehittynyt termokemiallinen prosessi, jossa metaanilähde, kuten maakaasu, saatetaan reagoimaan korkean lämpötilan höyryn kanssa 3-25 baarin (43,5-363 psi) paineessa katalyytin läsnä ollessa. Sillä on pitkä historia eri aloilla, kuten jalostus, lannoitevalmistus ja metanolin tuotanto.

Tämä reaktio tuottaa synteesikaasua, vedyn ja hiilimonoksidin seosta. Seuraava vesi-kaasu-siirtymäreaktio (WGS) muuntaa sitten hiilimonoksidin lisävedyksi, jolloin syntyy hiilidioksidia ja pieni määrä hiilimonoksidia sivutuotteina.

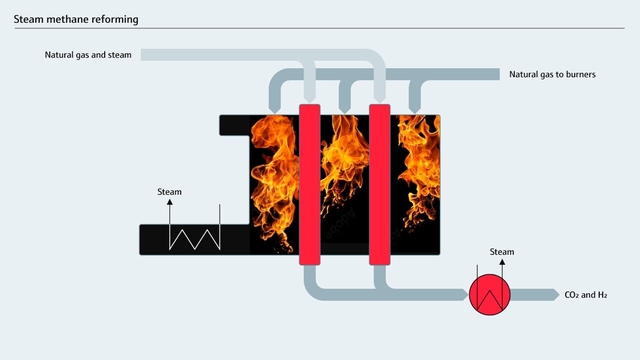

Miten höyrymetaanireformointi toimii: kemiallinen prosessi

Sinisen vedyn tuotannossa käytettävä höyrymetaanireformointi (SMR) edellyttää kolmea keskeistä reaktiota sekä mahdollista neljättä vaihetta.

1. Metaanin reformointi

Tässä ensisijaisessa reaktiossa metaani (CH₄) – tyypillisesti maakaasusta – reagoi vesihöyryn (H₂O) kanssa korkeassa lämpötilassa (700–1 100 °C) ja paineessa (3–25 bar) nikkelipohjaisen katalyytin läsnä ollessa. Reaktiossa syntyy synteesikaasua (syngas), joka on vedyn (H₂) ja hiilimonoksidin (CO) seos. Reaktio on endoterminen, joten se vaatii lämmön syöttöä.

CH₄ + H₂O ⇌ CO + 3H₂ (ΔH = +206 kJ/mol)

2. Vesi-kaasusiirtoreaktio

Synteesikaasu käy tämän jälkeen läpi vesi‑kaasusiirtoreaktion (WGS‑reaktion), jossa hiilimonoksidi reagoi edelleen vesihöyryn kanssa katalyytin – yleensä rautaoksidi- tai kuparipohjaisen – läsnä ollessa. Tuloksena syntyy lisää vetyä ja hiilidioksidia (CO₂). Tämä reaktio on eksoterminen eli vapauttaa lämpöä.

CO + H₂O ⇌ CO₂ + H₂ (ΔH = −41 kJ/mol)

3. Hiilidioksidin poisto

Tässä vaiheessa syntyvä kaasuseos koostuu pääasiassa vedystä, hiilidioksidista ja jonkin verran reagoimattomasta metaanista. Hiilidioksidi poistetaan useimmiten amiinipesulla, jossa hiilidioksidi liuotetaan amiiniliuokseen ja jäljelle jää puhdistettu vetyvirta.

CO₂ + amiiniliuos ⇌ amiin–CO₂‑kompleksi (yksinkertaistettu kemiallinen esitys)

4. Vedyn puhdistus (valinnainen)

Halutusta puhtausasteesta riippuen voidaan käyttää lisäpuhdistusvaiheita. Yleisimmät menetelmät ovat paineenvaihtoadsorptio (PSA), jossa adsorboivat materiaalit sitovat selektiivisesti hiilidioksidia, sekä kalvoerotus, jossa erikoiskalvot päästävät läpi vain vedyn.

Katalyytit ovat välttämättömiä SMR‑prosessissa reaktioiden nopeuttamiseksi, mutta ne kuluvat ajan myötä ja ne on regeneroitava tai vaihdettava. Endoterminen metaanireformointi ja eksoterminen vesi‑kaasusiirtoreaktio edellyttävät huolellista lämmönhallintaa tehokkaan toiminnan varmistamiseksi.

Autoterminen reformointi (ATR)

ATR on uudempi menetelmä, joka sopii erityisen hyvin laajamittaiseen vedyn tuotantoon. Vaikka tarvittavien reaktioiden aikaansaaminen vaatii suurempia pääomasijoituksia, tämä menetelmä edistää tehokkaampaa hiilen talteenottoa. Tämä johtuu kontrolloidusta happikaasun annostelusta reformointiyksikössä, mikä vähentää hiilimonoksidin tuotantoa ja tuottaa siten puhtaamman hiilidioksidivirran kuin SMR.

Koska ATR hapettuu lisäksi osittain metaanin hapen kanssa synteesikaasun tuottamiseksi, se ei edellytä ulkoista lämmönlähdettä. Kuten SMR:ssä, WGS-reaktio maksimoi vedyn muodostumisen.

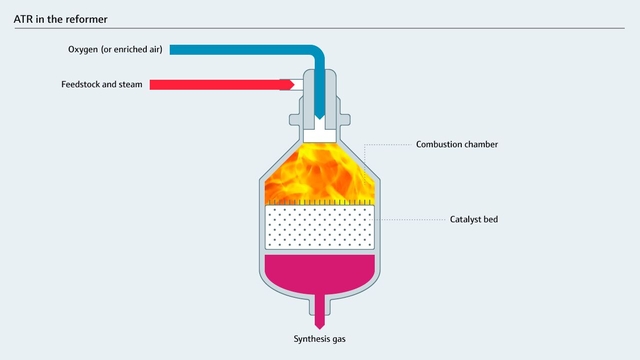

Miten autoterminen reformointi (ATR) toimii: kemiallinen prosessi

ATR:n keskeinen etu SMR:ään verrattuna on sen pienemmät hiilimonoksidipäästöt ja siten korkeampi hiilidioksidin talteenoton tehokkuus – jopa 95 %, kun SMR:ssä vastaava luku on vain noin 60 %. ATR‑pohjainen sinisen vedyn tuotanto edellyttää seuraavia kriittisiä vaiheita.

1. Syötteen esilämmitys ja sekoitus

Maakaasu – pääosin metaani – ja vesihöyry esilämmitetään, ja seokseen lisätään hallittu määrä happea (O₂).

2. Palaminen

Osa metaanista reagoi lisätyn hapen kanssa voimakkaasti eksotermisessä palamisreaktiossa, joka tuottaa lämpöä seuraavaa reformointireaktiota varten.

CH₄ + 2O₂ → CO₂ + 2H₂O (ΔH = −890 kJ/mol)

3. Reformointi

Palamisessa syntyvä lämpö ohjaa endotermisiä reformointireaktioita:

Höyryreformointi: CH₄ + H₂O ⇌ CO + 3H₂ (ΔH = +206 kJ/mol)

Osittainen hapetus: 2CH₄ + O₂ ⇌ 2CO + 4H₂ (ΔH = −36 kJ/mol)

4. Vesi‑kaasusiirtoreaktio

Kuten SMR‑prosessissa, reformoinnissa syntynyt hiilimonoksidi reagoi edelleen vesihöyryn kanssa katalyytin läsnä ollessa muodostaen lisää vetyä ja hiilidioksidia:

CO + H₂O ⇌ CO₂ + H₂ (ΔH = −41 kJ/mol)

5. Hiilidioksidin poisto

Kuten SMR:ssä, hiilidioksidi poistetaan kaasuseoksesta, useimmiten amiinipohjaisella kaasunkäsittelyllä, jolloin jäljelle jää puhdistettu vetyvirta.

6. Vedyn puhdistus (valinnainen)

Tarvittaessa voidaan käyttää lisäpuhdistusvaiheita, kuten paineenvaihtoadsorptiota (PSA) tai kalvoerotusta, vedyn puhtauden nostamiseksi.

SMR on yksinkertaisempi ja edullisempi toteuttaa kuin ATR, koska se ei vaadi jatkuvaa hapen syöttöä. ATR on kuitenkin lämmöntuotannon osalta omavarainen integroidun palamisreaktion ansiosta, eikä se tarvitse ulkoista lämmönlähdettä käynnistymisen jälkeen. Tämä tekee ATR‑prosessista energiatehokkaamman kuin SMR.

Lisäksi ATR tuottaa tyypillisesti synteesikaasua, jossa vedyn ja hiilimonoksidin suhde on korkeampi, mikä voi olla eduksi tietyissä jatkoprosesseissa. ATR‑järjestelmät pystyvät myös yleensä reagoimaan nopeammin tuotantotarpeiden muutoksiin. Näistä ja muista syistä uudet sinisen vedyn tuotantolaitokset perustuvat tyypillisesti ATR‑teknologiaan.

SMR- ja ATR‑menetelmien vertailu

Päätös siitä, käytetäänkö sinisen vedyn tuotannossa SMR:tä vai ATR:ää, perustuu useiden tekijöiden kattavaan arviointiin, joihin kuuluvat muun muassa seuraavat tekijät:

• Haluttu tuotannon laajuus
• Edellytetty vedyn puhtaus
• Käytettävissä olevan maakaasun raaka-aineen koostumus
• Pääoman saatavuus
• Arvioidut käyttökustannukset
• Maailmanlaajuinen tai alueellinen talousympäristö

Keskustelu sinisestä vedystä on puutteellista ilman hiilen talteenottoa, käyttöä ja varastointia (CCUS). Nämä monimutkaiset prosessit alkavat hiilidioksidin erottamisella muista pakokaasuvirrassa olevista kaasuista, mikä usein perustuu absorptioon perustuviin tekniikoihin, joissa käytetään esim. amiineja, jotka sitovat hiiltä valikoivasti.

Kun hiilidioksidi on otettu talteen, se puristuu ja nesteytyy ylikriittiseen tilaan, mikä mahdollistaa tehokkaan kuljetuksen - tyypillisesti putkilinjaa pitkin - sopiviin geologisiin muodostumiin pitkäaikaista varastointia varten. Mahdollisia varastointipaikkoja ovat tyhjentyneet öljy- ja kaasuvarastot, syvät suolaiset pohjavesikerrokset ja suolakuvut.

Vaikka hiilidioksidin talteenotto- ja varastointilaitokset (CCS) tarjoavat tavan hallita päästöjä, niiden pitkän aikavälin turvallisuuteen liittyy kysymyksiä. Pienetkin vuodot voivat mahdollisesti vaikuttaa läheisiin ekosysteemeihin ja pohjaveteen.

Parhaillaan käydään keskustelua sinisen vedyn ympäristövaikutuksista verrattuna vihreään vetyyn, jota tuotetaan uusiutuvalla energialla. Jotkut sanovat, että keskittyminen siniseen vetyyn saattaa viivästyttää siirtymistä uusiutuvaan energiaan ja vihreään vetyyn.

Taloudellisesta näkökulmasta CCS:ään liittyvät kustannukset voivat tehdä sinisestä vetyteknologiasta kalliimpaa kuin harmaasta vedystä. Nämä kustannukset kuitenkin laskevat vähitellen. Lisäksi sellaiset seikat, kuten harmaan vedyn hiiliverot, hallituksen kannustimet siniselle vedylle ja cap-and-trade -järjestelmät, voivat tehdä sinisestä - tai jopa vihreästä - vedystä taloudellisesti kannattavampaa.

Vedyn infrastruktuurin laajentuessa sininen vety toimii kriittisenä siirtymäratkaisuna tukemalla lyhyen aikavälin käyttöönottoa, tehokkuuden parantamista ja jatkuvaa innovaatiota samalla, kun vihreä vety kehittyy ja yleistyy. SMR‑ ja ATR‑prosessit säilyvät kaupallisesti elinkelpoisimpina tuotantovaihtoehtoina, sillä ne tasapainottavat kustannuksia, päästöjen vähentämistä ja teknologista kypsyysastetta. CCUS‑teknologioiden (hiilidioksidin talteenotto, hyödyntäminen ja varastointi) jatkuva kehitys parantaa talteenoton tehokkuutta ja varastoinnin luotettavuutta, mutta sinisen vedyn merkittäväksi siirtymiseksi harmaasta vedystä tarvitaan yhä huomattavia investointeja ja tuotannon skaalaamista.

Maailmanlaajuisen energiajärjestelmän muuttuessa edistyminen edellyttää käytännönläheistä ja teknologianeutraalia lähestymistapaa, joka tunnistaa eri vetymuotoihin liittyvät kompromissit ja asettaa etusijalle skaalautuvat ja pitkäjänteiset ratkaisut. Energiasiirtymä tulee edellyttämään useita vedyn “värejä”, uusiutuvia energialähteitä, laajempaa sähköistämistä sekä myös fossiilisten resurssien tehokasta käyttöä päästöjenhallinnan kanssa. Oikean ratkaisuyhdistelmän valitseminen kuhunkin käyttökohteeseen on ratkaisevaa luotettavan ja kilpailukykyisen vähähiilisen energiajärjestelmän toteuttamiseksi.

Ympäristö- ja talousnäkökohtien lisäksi sinisen vedyn tuotannon onnistunut käyttöönotto edellyttää kehittynyttä mittalaite- ja ohjausjärjestelmien verkostosta, joka toimii yhdessä prosessin luotettavuuden, tehokkuuden ja turvallisuuden varmistamiseksi. SMR- ja ATR-järjestelmät edellyttävät laajan valikoiman antureita valvomaan jatkuvasti prosessiparametreja ja syöttämään reaaliaikaista tietoa kehittyneisiin ohjausjärjestelmiin tuotannon optimoimiseksi, jätteen minimoimiseksi ja riskien vähentämiseksi.

Lämpötila-anturit, jotka ovat tärkeitä optimaalisten reaktio-olosuhteiden ylläpitämisessä ja katalyytin hajoamisen estämisessä, toimivat yhdessä paineantureiden kanssa, jotka puolestaan varmistavat turvalliset olosuhteet reaktoreissa ja putkistoissa. Virtausmittarit dokumentoivat luotettavasti kaasujen ja nesteiden liikkeen koko prosessin ajan, mikä mahdollistaa reagenssisuhteiden ja tuotevirtojen tarkan hallinnan. Virtausmittarit ovat myös kriittisiä kaikissa laskutusmittausjärjestelmissä.

Samaan aikaan kaasuanalysaattorit – kuten Raman ja säädettävä diodilaserabsorptiospektroskopia (TDLAS) – valvovat mm. virtauksen koostumusta eri kohdissa, jolloin käyttäjät voivat validoida prosessin tehokkuuden, havaita ongelmat jo niiden kehittyessä ja varmistaa vedyn puhtauden.
